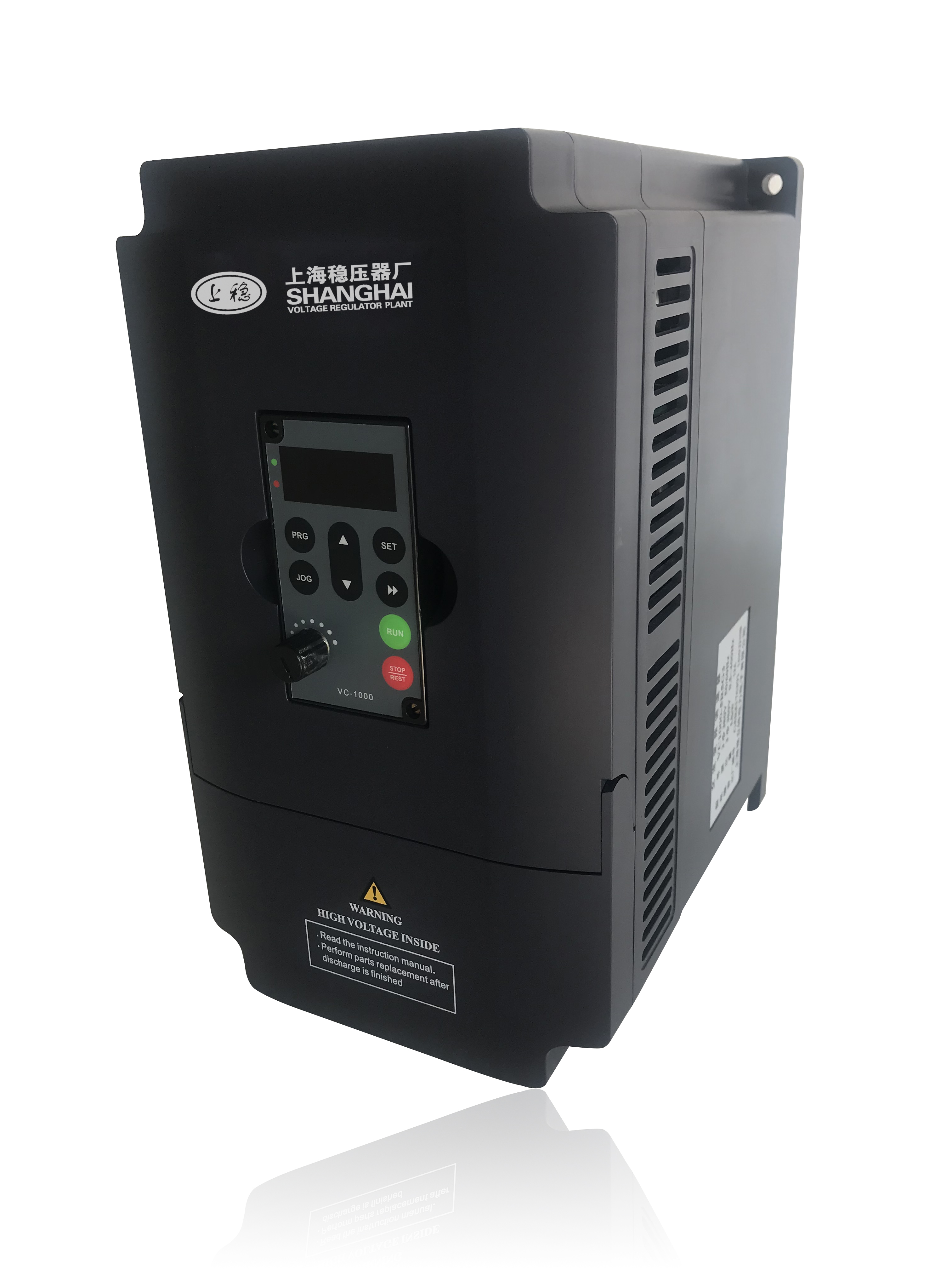

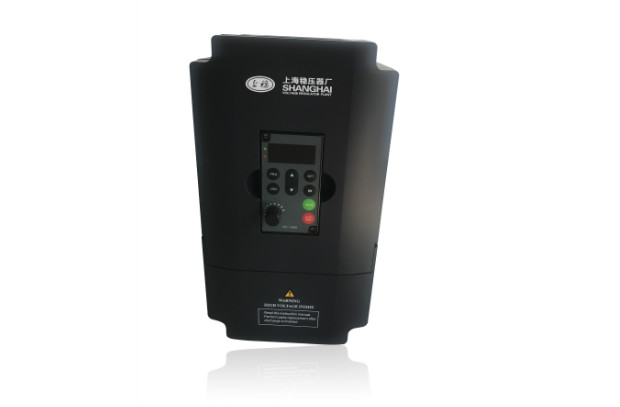

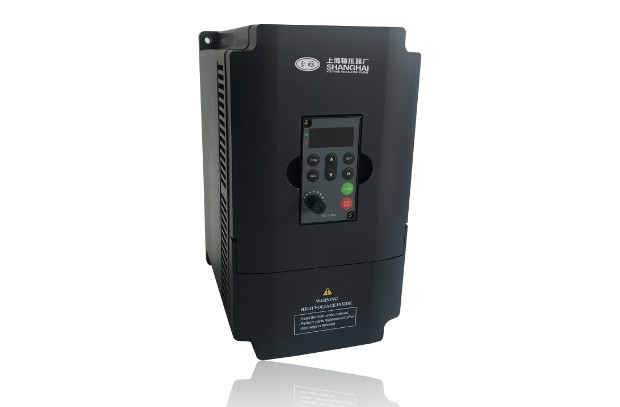

输入电压 |
220V±15% | 380V±15% |
额定功率(kW) |
额定输出电流(A) | 额定输出电流(A) |
0.75 |
4.5 | 2.5 |
1.5 |
7 | 4 |
2.2 |
11 | 5.2 |
4 |
9 | |
5.5 |
13 | |
7.5 |
17 |
项目 |
规范 | ||
输 出 |
额定输出电压 |
单相或三相 220V 输入时,输出三相 220V;
输入三相 380V 时,输出三相 380V(最大输出电压与输入电源
电压相同)
|
|
连续运行电流 |
100% 额定输出电流 | ||
过载能力 |
150% 额定输出电流 1 分钟,180% 额定输出电流 2 秒 | ||
输出频率 |
V/F 控制 :0.50Hz~400Hz
开环矢量控制 : 0.50Hz~200Hz
|
||
电 源 | 额定输入电压 | 单相 220V、三相 220V、380V,50~60Hz?% | |
控 制 性 能 |
输出电压自动调整 |
AVR 功能有效时,在输入电压变动的情况下,输出电压基本不变,
保持恒定 V/f 值
|
|
调制方式 |
优化空间电压矢量 PWM 调制模式 |
||
控制方式 |
开环矢量控制 ;V/F 控制 |
||
运行命令给定方式 |
键盘给定;外部端子给定;通过串行通讯口由上位机给定 |
||
频率设定方式 |
主频率给定有键盘数字设定、模拟设定、串行通讯口等 5 种方式 |
||
输出频率精度 |
最大频率值的 ?.1% |
||
输出频率分辨率 |
0.01Hz |
||
电压 / 频率特性 |
额定电压 50%~100% 可调 , 基频 50Hz 可调 ,5 种曲线控制模式 |
||
速度控制精度 |
开环矢量控制:?.5% 额定转速; (25℃ ?0℃) |
||
速度控制范围 |
开环矢量控制:1:100 |
||
起动转矩 |
开环矢量控制:150% 额定输出转矩 /0.5Hz |
||
加、减速特性 |
0.1 秒 ~3600 秒 ( 程序运行可达 36000 秒 ) |
||
制动转矩 |
>20% |
||
控 制 输 入 输 出 信 号 |
设定参考电压输出 |
1 路,+10V,5mA |
|
模拟输入 |
1 路,0~10 V DC,10bit (VS)
1 路,0~20 mA DC,10bit (IS)
|
||
模拟输出 |
1 路,0~10V,输出可编程,多种输出量可选 (AO1) |
||
可编程接点输入 |
6 路可编程,正 / 反转,正 / 反转点动、多段速度、多段加 / 减速
时间、自由停车、电压 / 电流切换等 29 种功能可选
|
||
光耦输出 |
1 路,25 种运行状态可选;最大输出 DC48V/50mA |
||
可编程继电器输出 |
1 路,25 种运行状态可选,触点容量:250V AC /3A 或30V DC /1A |
||
串行通讯接口 |
RS-485 接口 |
||
标 准 功 能 |
电流限幅、转矩提升、转速追踪、直流制动、停电再起动、转差补偿、
故障自动复位、频率上下限限制、偏置频率、起动频率、跳跃频
率、频率增益、载波频率调整、加 / 减速模式可调、电压表输出、
电流表输出、多段速度、程序运行、摆频运行、PI 闭环运行、比
例连动、远距离控制,正反转死区、频率源选择
|
||
保护功能 |
过压、欠压、过流、电流限幅、过载、过热、电子热过载继电器、过压失速、数据保护等 |
||
显 示 |
四位数码显 (LED)
及状态指示灯
|
参数设定:显示参数号及参数值 |
功能代码、数据、状态 |
运行显示:显示运行频率、电流等 |
|||
故障显示:显示故障代码 |
|||
使 用 条 件 |
安装场所 |
室内,海拔不高于 1000 米,无尘,无腐蚀性气体,无日光直射 |
|
适用环境 |
-10℃ ~+40℃(裸机为 -10℃ ~+50℃),20%~90%RH(无凝露) |
||
振动 |
小于 0.5g |
||
储存方式 |
- 25℃ ~+65℃ |
||
安装方式 |
壁挂式 |
||
防护等级 |
IP20 |
||
冷却方式 |
强迫风冷 |
规格 | W | W1 | H | H1 | H2 | D | D1 | d |
VC1000-R75G2 |
101 | 89 | 152 | 140 | 10 | 125 | 115 | 4.5 |
VC1000-1R5G2 |
||||||||
VC1000-R75G3 |
||||||||
VC1000-1R5G3 |
||||||||
VC1000-2R2G3 |
||||||||
VC1000-2R2G2 |
125 | 110 | 220 | 205 | 15 | 176 | 166 | 5.5 |
VC1000-004G3 |
||||||||
VC1000-5R5G3 |
||||||||
VC1000-7R5G3 |
