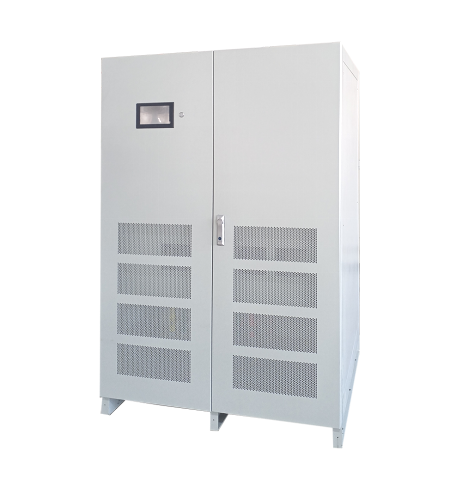

PWM静态稳压器

DVR系列PWM静态稳压器主电路采用AC-DC-AC的工作原理设计，主要包括输入电抗器、整流器、直流滤波电容组、逆变器、逆变/旁路STS转换、超级电容、充电器、IGBT电抗器、隔离变压器及交流滤波电容组等组成部分。

第一级AC-DC为整流部分。输入的交流电压限流电阻缓冲处理，再经全桥整流模块转换为直流电压。

第二级DC-AC为逆变部分。采用大功率绝缘栅双极晶体管（IGBT）作为其逆变元件，利用先进的正弦波调制技术（SPWM）,将调制波（基准正弦波电压源）与载波（基准三角波电压源）比较。当载波与调制波相交时, 由该交点确定逆变器开关管IGBT开关动作时刻及开关通断状态, 获得一系列宽度不等的正负矩形脉冲电压波形（SPWM波形）。该脉冲序列的特点是等幅不等宽, 其宽度按正弦规律变化，在正弦波半个周期内, 正负脉冲的面积总和与正弦波的面积相等。输出的脉宽调制波经LC滤波电路滤波后，得到纯正的正弦波交流电压。输出配备隔离变压器，提高了整机的稳定性。

使用环境：

设备应安装在凉爽、干燥、清洁、通风良好的环境中。当环境中含有带导电性质的粉屑（如金属粉、硫化物、二氧化硫、石墨、炭纤维、导电纤维等）、酸雾或其它导电介质（强电离物质）等物质时应严格按照国家相关标准规范要求执行防护和预防甚至停止使用。

海拔高度：海拔高度不应超过1000m，超过应降额使用。

环境温度：-15～50℃；相对湿度：10～90％。

通风环境：该产品通风孔与墙面应有不小于50cm的距离。

振动条件：严禁在振动情况下使用。

粉尘及可燃性气体：在具有粉尘及可燃性气体的环境下使用时必须采取防护措施。

酸碱和盐雾：在酸碱和盐雾环境下用必须采取防护措施。

技术参数

输入	相数	三相+N+PE
	范围	400V±25%
	频率	40-70HZ
输出	相数	三相+N+PE
	电压	400±1%
	频率	50HZ
	波形	正弦波
	稳压精度	±1%
	频率精度	≤0.1%
	反应时间(针对输入)	2mS
	总谐波失真（THD）	≤3%（线性负载）
显示诊断系统	电参数显示	输入电压、频率、输出电压、电流、频率、功率、功率因素
	电参数显示解析度	解析度0.1A；解析度0.1V；解析度0.1Hz；解析度0.1kW
	故障诊断及显示	过载告警、IGBT告警、温度告警、欠压告警
	显示介质	7英寸触摸屏，多种语言选择（中/英文）
	历史记录	设备出现故障报警,可查询当前故障告警信息,历史记录等
保护	保护种类	过压、欠压、过载、短路、温度
	旁路功能	手动旁路+自动旁路
	保护方式	故障报警，自动转旁路
通讯接口		RS485（MODBUS-TCP/IP协议，可远程监测）
防雷装置		内置防雷器，标称放电电流(8/20uS)40kA
冷却方式		强制风扇制冷
接线方式		下进下出
工作环境		环境温度-10～45℃，相对湿度0～95％（非冷凝）
防护等级		IP44

造型一览

产品名称	型号规格	额定容量	输入	输出	外形尺寸（WLH）mm	重量（kg）
PWM 静态稳压器	DVR33030	30KVA	三相 400V±25% 可特殊订制	三相 400V±1%	5008001500	约350
PWM 静态稳压器	DVR33050	50KVA			8008001700	约420
PWM 静态稳压器	DVR33080	80KVA			10008002000	约550
PWM 静态稳压器	DVR33100	100KVA			10008002000	约600
PWM 静态稳压器	DVR33120	120KVA			详见技术规格书	详见技术规格书
PWM 静态稳压器	DVR33150	150KVA
PWM 静态稳压器	DVR33200	200KVA
PWM 静态稳压器	DVR33250	250KVA
PWM 静态稳压器	DVR33300	300KVA
PWM 静态稳压器	DVR33400	400KVA
PWM 静态稳压器	DVR33500	500KVA
PWM 静态稳压器	DVR33600	600KVA
PWM 静态稳压器	DVR33800	800KVA
PWM 静态稳压器	DVR331000	1000KVA

资料下载

PWM 静态稳压器技术规格

立即下载
