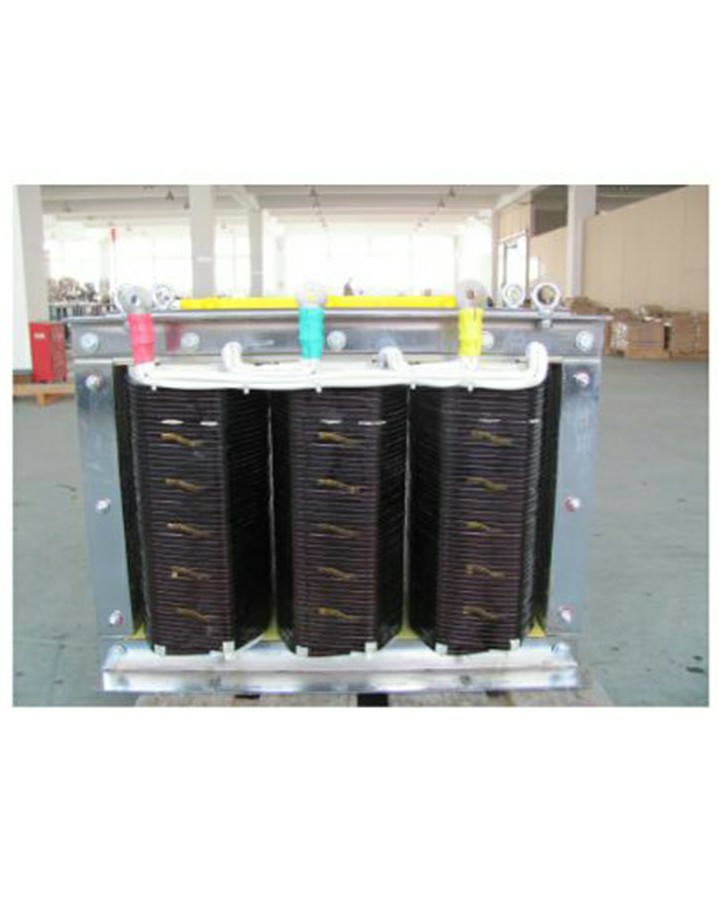

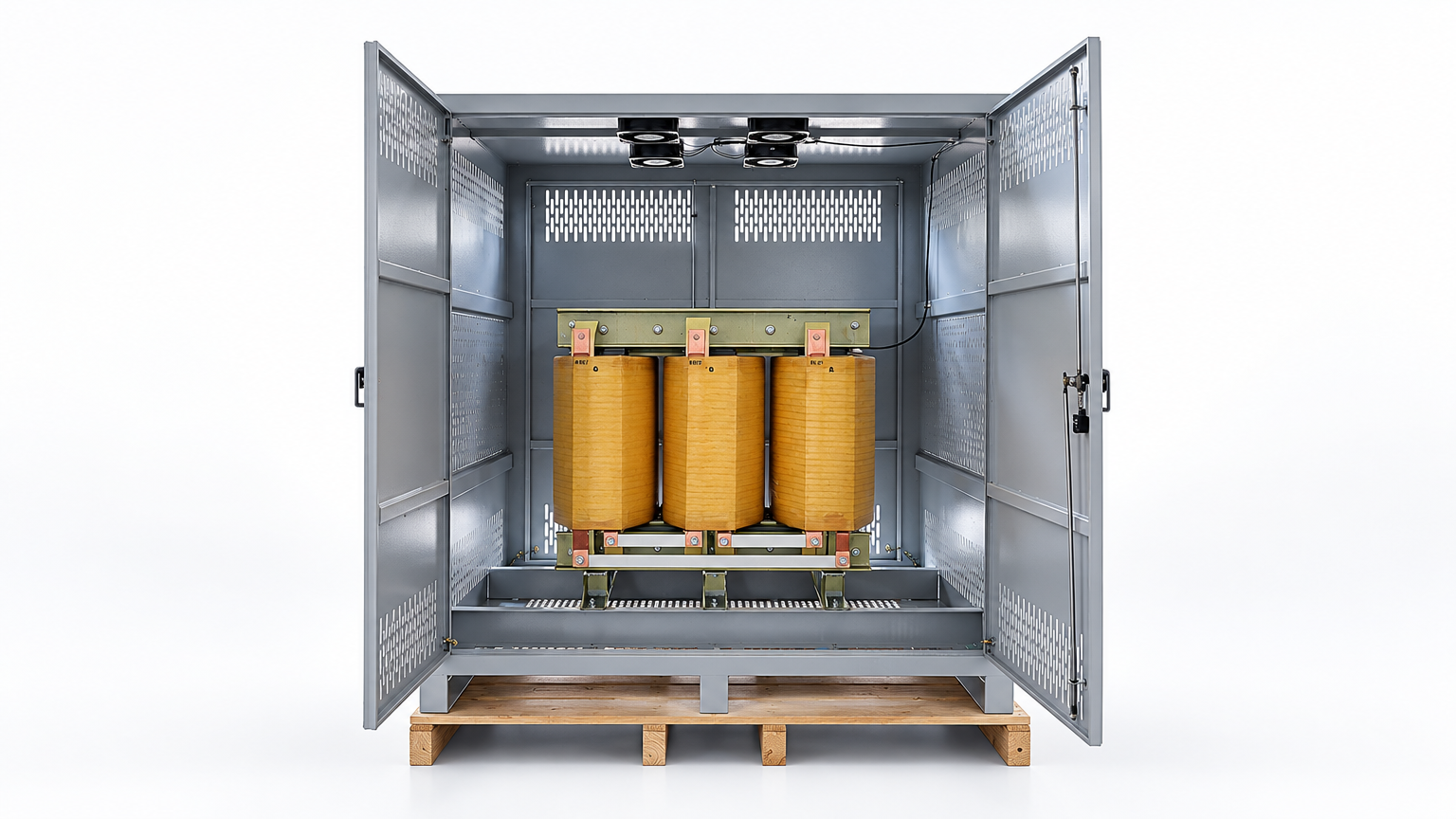

电力系统和用户负载中存在谐波分量时，谐波电压将会在隔离变压器线圈中产生附加的谐波电流分量，使隔离变压器超载超温运行，降低隔离变压器的运行寿命，甚至短时间内烧毁；K系数隔离变压器是根据用户供电品质和负载中的谐波分量，设计时充分考虑非线性负载，并综合考虑谐波对铁芯、线圈的性能影响，按照美国标准设计制造，可有效保证隔离变压器的可靠运行。
K系数是一个通用的谐波发热效应特殊度量，尤其适用于变压器上的谐波，它不仅强调谐波频率，还强调谐波次数、谐波频谱分布和频谱比例，K系数变压器标准规格有K-4,K-13,K-20,K-30等等；K-13是办公室负荷和普通机房负荷的一个常用额定值，K-20趋向于专用计算机负荷、IT数据中心和电力质量敏感设备PDU（电力分配单元）等。K系数变压器的设计致力于控制谐波热效应，特殊设计的产品可以滤除三倍频谐波，双输出相位差30度的产品可以滤除五、七、十七、十九倍频谐波等。
K系数变压器在选择材时一般禁止采用丝包线等低密度绝缘层的低温导线，应采用180℃以上的漆包铜线或NOMAX铜线，以尽可能防止因高次谐波导致导线内部集肤效应产生局部高温破坏绝缘层导致绝缘层击穿损坏变压器。K系数变压器设计时尽可能减少热效应，可通过线圈优化设计、导线规格的厚宽比、线圈并联个数等来达到。K系数变压器设计阻抗必须选择合适的阻抗值、使用低损耗超薄矽钢片且磁密度应比普通变压器的设计值低、工艺制作加强结构强度、减少变压器零序电流在中性点的热效应损害、高频的热附加效应及输出侧绕组的热附加效应等。
|
容量 |
1KVA-3000KVA |
电压等级 |
AC1140V及以下 |
|
输入电压 |
允许额定电压±10%波动 |
绝缘电阻 |
DC 500V≥100MΩ |
|
输出电压 |
负载范围内额定电压±2-3℅ |
绝缘等级 |
H级 |
|
频率 |
50Hz/60Hz |
环境温度 |
—15°C--+45°C |
|
K系数 |
常规K=4 其它值定做 |
励磁涌流 |
≤7Ie |
|
抗电强度 |
4200V/10mA/60s |
相对湿度 |
＜95℅ |
|
负载性能 |
连续100℅满载时，可承受3-倍瞬间电流 |
温升 |
＜100K |
|
波形失真 |
无附加波形失真 |
噪音 |
＜55db |
|
规格型号 |
额定容量 |
额定输入 |
额定输出 |
变压器参考尺寸 |
参考重量 |
备注 |
|
|
三 相 |
SGB-3 |
3 |
AC1140V |
AC3000V |
325×120×260 |
32 |
|
|
SGB-5 |
5 |
325×145×260 |
40 |
|
|||
|
SGB-10 |
10 |
340×200×330 |
60 |
|
|||
|
SGB-15 |
15 |
420×240×390 |
90 |
|
|||
|
SGB-20 |
20 |
420×250×410 |
110 |
|
|||
|
SGB-30 |
30 |
420×350×410 |
130 |
|
|||
|
SGB-40 |
40 |
480×300×460 |
170 |
|
|||
|
SGB-50 |
50 |
650×400×540 |
210 |
|
|||
|
SGB-60 |
60 |
650×420×540 |
230 |
|
|||
|
SGB-80 |
80 |
650×380×600 |
320 |
|
|||
|
SGB-100 |
100 |
650×400×600 |
380 |
|
|||
|
SGB-120 |
120 |
800×450×600 |
420 |
|
|||
|
SGB-150 |
150 |
850×380×780 |
500 |
|
|||
|
SGB-180 |
180 |
850×380×780 |
550 |
|
|||
|
SGB-200 |
200 |
850×430×780 |
620 |
|
|||
|
SGB-225 |
225 |
855×435×780 |
680 |
|
|||
|
SGB-250 |
250 |
860×440×780 |
730 |
|
|||
|
SGB-300 |
300 |
870×445×780 |
820 |
|
|||
|
SGB-400 |
400 |
890×450×780 |
950 |
|
|||
|
SGB-500 |
500 |
1050×600×1200 |
1300 |
|
|||
|
SGB-600 |
600 |
1100×700×1200 |
1500 |
|
|||
|
SGB-800 |
800 |
1120×750×1200 |
1800 |
|
|||
|
SGB-1000 |
1000 |
1150×800×1200 |
2100 |
|
|||
|
单 相 |
DGB-1 |
1 |
相电压 |
相电压 |
165×140×140 |
12 |
|
|
DGB-2 |
2 |
200×130×210 |
16 |
|
|||
|
DGB-3 |
3 |
200×140×210 |
18 |
|
|||
|
DGB-5 |
5 |
210×170×280 |
28 |
|
|||
|
DGB-8 |
8 |
210×190×300 |
36 |
|
|||
|
DGB-10 |
10 |
210×220×300 |
43 |
|
|||
|
DGB-12 |
12 |
240×170×380 |
47 |
|
|||
|
DGB-15 |
15 |
250×180×380 |
55 |
|
|||
|
DGB-20 |
20 |
250×220×380 |
77 |
|
|||
|
DGB-25 |
25 |
250×230×440 |
100 |
|
|||
|
DGB-30 |
30 |
250×230×550 |
120 |
|
|||
|
DGB-40 |
40 |
260×250×550 |
140 |
|
|||
|
DGB-50 |
50 |
330×240×550 |
170 |
|
|||
|
DGB-60 |
60 |
330×280×550 |
210 |
|
|||
|
DGB-80 |
80 |
330×320×550 |
260 |
|
|||
|
DGB-100 |
100 |
340×320×550 |
300 |
|
|||
|
DGB-120 |
120 |
440×400×600 |
360 |
|
|||
|
DGB-150 |
150 |
450×420×600 |
410 |
|
|||
|
DGB-180 |
180 |
560×440×780 |
470 |
|
|||
|
DGB-200 |
200 |
580×445×780 |
520 |
|
|||
